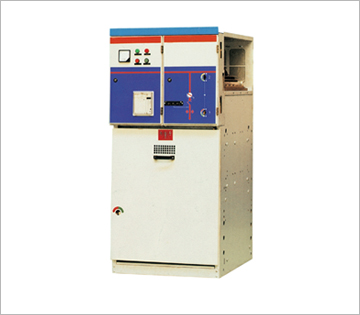

HXGN15-12型箱式固定式戶內交流封閉式開關設備
概述
HXGN15-12型箱式固定式戶內交流封閉式開關設備（簡稱環網柜）是我公司為城市電網改造和建設需要而設計研制開發的新型金屬封閉箱式開關設備。在供電系統中作開斷負荷電流和短路電流以及關合短路電流之用，本環網柜配用真空或SF6負荷開關，操作機構為彈簧操動機構，既可手動操作，也可電動操作。接地開關和隔離刀配用手動操作機構，本環網柜成套性強、體積小、無燃燒和爆炸危險。
該開關設備符合GB3906《3.6-40.5kV交流金屬封閉開關設備》標準及IEC298《1kV以上52kV以下交流金屬封閉開關設備和控制設備》等標準，并具有完善、可靠、操作方便的“五防”閉鎖功能。
使用環境條件
1、 海拔高度不超過1000m；
2、 環境溫度：+40℃，-25℃；
3、 相對濕度：日平均95%以下，月平均90%以下；
4、 地震烈度不超過8度；
5、 沒有火災、爆炸危險，沒有嚴重污穢、化學腐蝕及劇烈振動的場所；
6、 如有特殊使用環境，應在訂貨時提出，雙方協商解決。
主要技術參數
|
序號 |
項 目 |
技術參數 |
|
1 |
額定電壓（kV） |
12 |
|
2 |
額定絕緣水平 |
1min工頻耐受電壓
(有效值kV) |
對地、相間 |
42 |
|
一次斷口間 |
48 |
|
雷電沖擊耐受電壓
(峰值kV) |
對地、相間 |
75 |
|
一次斷口間 |
85 |
|
3 |
額定電流（A） |
負荷開關柜 |
630 |
|
組合電器柜 |
125 |
|
4 |
額定短路開斷電流（kA） |
31．5 |
|
5 |
額定短路關合電流（kA） |
50 |
|
6 |
4S額定熱穩定電流（kA） |
20 |
|
7 |
額定動穩定電流（kA） |
50 |
|
8 |
額定交接電流（組合電器）（A） |
3150 |
|
9 |
機械壽命（次） |
10000 |
|
10 |
操作方式 |
手動或電動 |
|
11 |
防護等級 |
IP2X |
|
12 |
重量 |
300 |
|
13 |
外形尺寸 寬×深×高 |
800×800×2000 |
|
