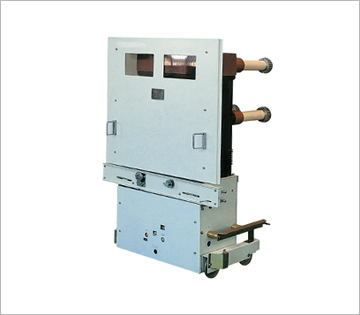

ZN85-40.5型戶內高壓真空斷路器（以下簡稱斷路器），適用于三相交流50HZ，額定電壓40.5KV電力系統，可供工礦企業、發電廠及變電站作為分合負荷電流、過載電流、故障電流之用。 斷路器與操動機構采用上下布置結構，有效地降低了斷路器的濃度。 三相滅弧室和相聯帶電體由三只獨立的環氧樹脂絕緣筒相隔離，構成復合絕緣結構，斷路器滿足正常運行條件下的空氣距和爬距要求，并有效地減小了斷路器的體積。主導電回路真空滅弧室和動靜導電聯接安裝在絕緣筒內，使相間距僅為300mm。主回路電氣連接全部采用固定式連接，具有很高的可靠性。絕緣筒安裝在斷路器柜架上方。 為這種新型斷路器專門設計的彈簧操動機構，安裝在斷路器柜架內，其結構特點更適合斷路器的上下布置形成，并成為斷路器整體結構中不可分割的一部分。機構設計簡單，輸出曲線及其性能更適合40.5KV真空斷路器的特點和要求。 總體布局合理、美觀、簡潔。體積小巧、操作靈活，具有電氣性能可靠、使用壽命長、檢修方便、機構免維護的特點。 該斷路器適用于頻繁操作及多種場合和運行條件比較苛刻的場所。
|
